一、產品概述：

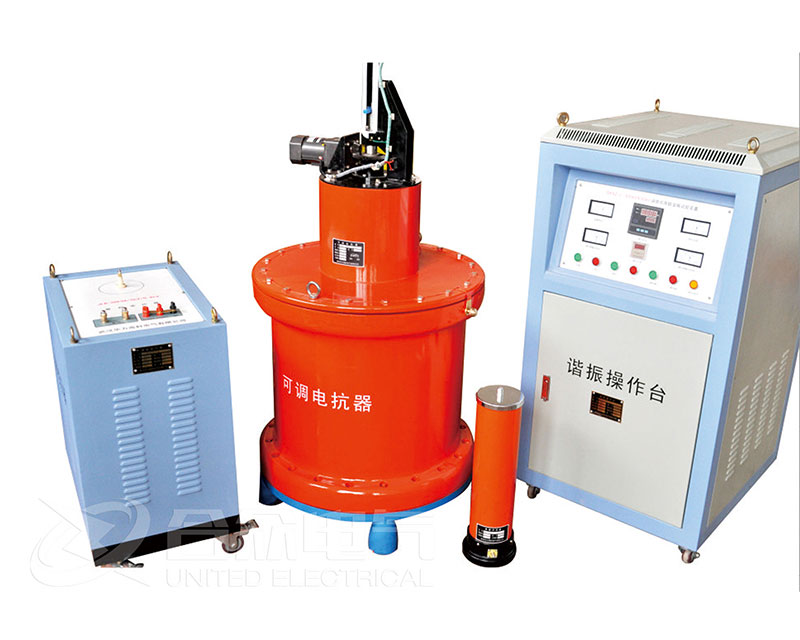

HZBP-TG變頻調感式諧振試驗裝置，主要針10kV電纜及以下電力主變壓器、母線開關等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足象10kV電纜這樣的低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

該裝置主要由變頻電源、激勵變壓器、電抗器、電容分壓器組成。

(一) 變頻串聯諧振裝置在電力系統中應用的優點：

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

二、串聯諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃落時閃落保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，不超過50kg，便于現場使用。

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。

工作模式為：全自動模式、手動模式、自動調諧手動升壓模式、

4、能存儲，存入的數據編號是數字，方便的幫助用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

產品參數

1、變頻電源

輸入電壓：220V/380V±10%

輸入頻率：50Hz或60Hz，允許范圍47—63Hz

輸出頻率：30—300Hz

型號	輸出功率（KW）	輸入電流（A）	輸出電流（A）
HZBP	1.5	5.0	3.7
	2.2	5.8	5.0
	4	13.5	9.5
	5.5	19.5	14
	7.5	25	18.5
	11	32	25
	15	40	32
	18.5	47	38
	22	56	45
	30	70	60
	37	80	75
	45	94	92
	55	128	115
	75	160	150
	90	190	180
注：我公司可以根據用戶要求定做不同規格及特殊功能的產品。

2、高壓電抗器

型號	規格	技術參數
HZDK	44KVA/22KV	容量	44KVA
		額定電壓	22KV
		額定電流	2A
		電感量	根據要求定做
		連續工作時間	15min
		溫升	小于60℃
		工作頻率	30-300Hz
	36KVA/36KV	容量	36KVA
		額定電壓	36KV
		額定電流	1A
		電感量	根據要求定做
		連續工作時間	15min
		溫升	小于60℃
		工作頻率	30-300Hz
	500KVA/100KV	容量	500KVA
		額定電壓	100KV
		額定電流	5A
		電感量	根據要求定做
		連續工作時間	15min
		溫升	小于60℃
		工作頻率	30-300Hz
注：我公司可以根據用戶要求定做不同規格及特殊功能的產品

3.激勵變壓器

型號	容量（KVA）	輸入電壓（V）	輸出電壓（KV）
HZLB	3	220	根據要求定做
	5
	10
	15	220/380
	20	380
	30
	50
	100
	200
	500
注：我公司可以根據用戶要求定做不同規格及特殊功能的產品。

4、電容分壓器

型號	測量電壓	電容量
RCF	0-60KV	1000PF
	0-100KV	1000PF
	0-200KV	500PF
	0-300KV	500PF
注：我公司可以根據用戶要求定做不同規格及特殊功能的產品。

產品彩頁

產品附件

測試線及附件

(1) 連接線 1套

(2)說明書 1份

(3)試驗報告 1份

(4)合格證 1份

產品圖集

變頻串聯諧振耐壓試驗裝置發貨現場
變頻串聯諧振耐壓裝置 12.02發貨
變頻諧振裝置客戶驗收
變頻諧振裝置

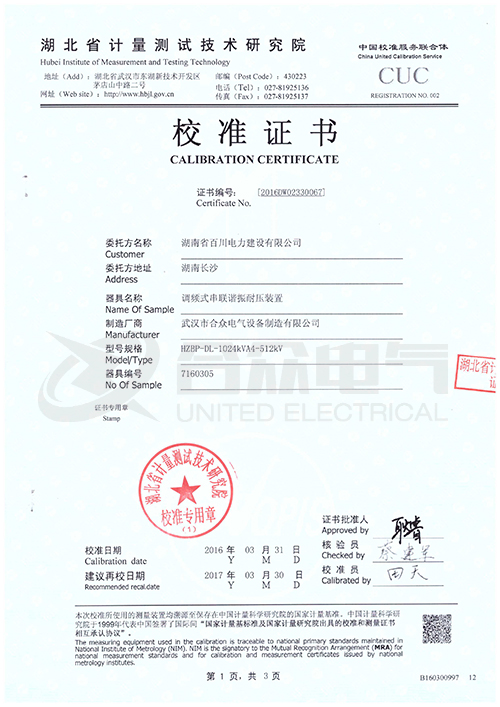

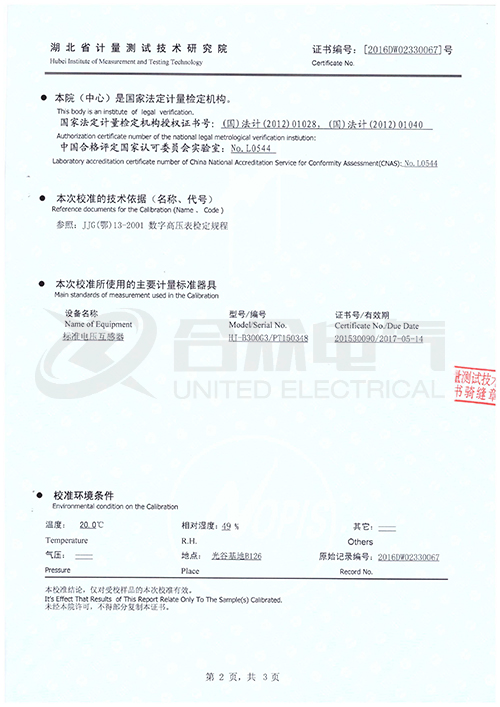

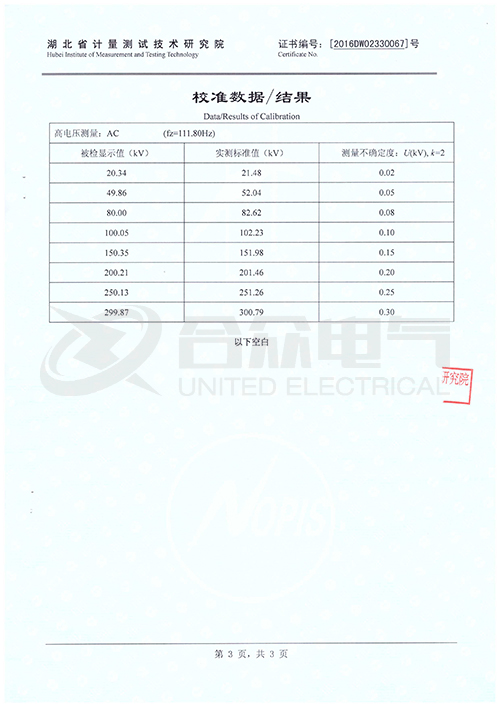

產品證書
