一、產品概述：

HZBP-BD變頻串聯諧振耐壓裝置，主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。HZBP-BD變頻串聯諧振耐壓裝置配備：變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中常見的一次電氣設備。根據220KV及以下變電站一次電氣設備耐壓的試驗規程要求，相應的交/直流耐壓試驗設備既要滿足高電壓、小電流的試驗條件，又要滿足低電壓，大電流的試驗條件，要求兼顧較寬的適用范圍，采用串聯諧振的原理，由變頻電源控制箱、激勵變壓器、電抗器、電容分壓器組成。

產品別名：串聯諧振，變頻諧振，變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置。

二、產品特點：

變頻電源功能特點及參數：

1、220V或380V單相市電，更方便現場取電。

2、觸摸屏人機對話，設置方便、操作簡單。

3、頻率調節細度0.1Hz，不穩定度≤0.01%

4、快速自動掃描諧振頻率，并自動按設置階段升壓。

5、具有負載放點快速閃絡保護。

6、具有電容、電感、頻率計算功能，更方便用戶操作設置。

高壓電抗器功能特點及參數：

1、重量輕，現場搬動的重量不超過30kg，適合現場搬運

2、干式結構，采用恒溫真空環氧澆注，絕緣效果更優。

3、標準串并聯接口及連接標識，避免接線錯誤。

4、滿載可連續工作運行。

5、有溫升出氣孔，防止長期工作下自然溫升的膨脹調節

激勵變壓器功能特點及參數：

1、可移動式方便現場使用

2、線圈采用真空浸漆工藝，絕緣性能高，可防潮防污。

3、多抽頭可靈活應用不同負載

補償電容器功能特點及參數：

1、體積小，重量輕

2、電性能優異，可靠性高

3、執行標準：GB/T2900.16-1996

4、損耗角正切：≤0.0010(1000Hz)

產品參數

技術指標：

額定輸出電壓	0～1000kV及以下
輸出頻率	30～300Hz
諧振電壓波形	純正弦波，波形畸變率≤1.0%
工作時間	滿功率連續工作時間60min
品質因素	30～90
頻率調節靈敏度	0.1Hz
不穩定度	＜0.05%
工作電源	AC單相220V或兩相380V±10%
工作電源	工頻50Hz±5%

系列產品配置及適用范圍：

產品型號名稱	適用范圍(10kV～500kV電壓等級變電站電氣設備交流耐壓試驗，頻率30～300Hz)
產品型號名稱	變頻源	諧振電抗器	激勵變壓器	分壓器	適用范圍
HZBP-BD-50/50/25	3kW	25kV/1A二臺 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV電力變 10kV開關、母線、PT、CT等 10kV(300mm2)電纜≤1.0km
HZBP-BD-108/108/27	5kW	27kV/1A四臺 (干式)	5kVA (干式)	100kV	31500kVA及以下35kV電力變 35kV開關、母線、PT、CT等 10kV(300mm2)電纜2km 35kV (300mm2)電纜0.5km
HZBP-BD-200/200/50	10kW	50kV/1A四臺 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV電力變 110kVGIS、PT、CT等(預防性試驗) 35kV(300mm2)電纜≤1.0km 10kV (300mm2)電纜≤2.0km
HZBP-BD-270/270/45	15kW	45kV/1A六臺 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV電力變 110kVGIS、PT、CT等 35kV(300mm2)電纜≤1.2km 10kV (300mm2)電纜≤3.0km
HZBP-BD-800/400/50	30kW	50kV/2A八臺 (干式) 100kV/2A四臺 (油浸式)	30kVA (干式) 30kVA (油浸式)	400kV	80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 110kV/220kVGIS、PT、CT等 35kV(300mm2)電纜≤2.0km 110kV (300mm2)電纜≤0.7km
HZBP-BD-1600/800/200	60kW	200kV/2A四臺 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV電力變 50000kVA及以下110kV電力變 500kVGIS、PT、CT等 220kV開關、GIS、PT、CT等 110kV(400mm2)電纜≤1.5km 220kV (400mm2)電纜≤1.0km

注：可根據試品對象參數定制解決方案

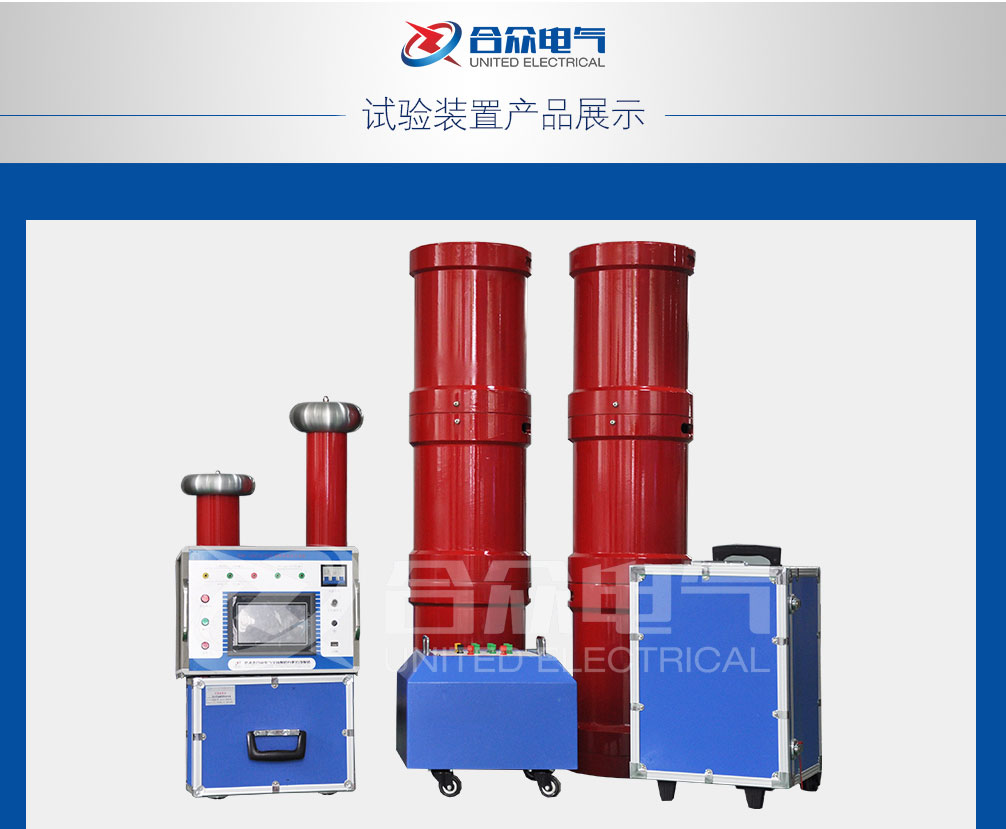

產品彩頁

串聯諧振

產品附件

變頻電源，1，臺

激勵變壓器，1，臺

電抗器，2～8，臺

分壓器，1，臺

負載電容，1，臺

分壓器信號線，1，根

專用連接線，若干，根

說明書，1，本

檢驗報告，1，份

合格證，1，張

產品圖集

變頻串聯諧振耐壓試驗裝置發貨現場
變頻串聯諧振耐壓裝置 12.02發貨
變頻諧振裝置客戶驗收
變頻諧振裝置

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。

注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。

2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。

售后保障

服務與支持

有關產品的任何問題，我們將盡快安排工程師為您處理，售后服務中心：027-61895080 (24小時售后服務)。

服務承諾

武漢合眾電氣設備制造有限公司始終堅持"品質為尊、服務至上"的宗旨，并嚴格執行《售后服務承諾》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制，將銷售服務工作納入企業管理范疇，堅持常抓不懈。
經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念，制定了"規范管理制度、嚴格過程控制、保證產品質量、達到顧客滿意"的質量方針，堅持"用戶第一"的原則，構建良好的銷售服務體系，為客戶提供優質的售前、售中及售后服務!
因廠家會在沒有任何提前通知的情況下更改產品包裝或者一些附件，本司不能確?？蛻羰盏降呢浳锱c網站圖片、附件說明完全一致。產品詳細信息均以實物為準，請購買前與銷售人員進行確認。具體型號參數請參考說明書。本服務承諾最終解釋權歸武漢合眾電氣設備制造有限公司所有。
