電纜故障測試儀根據故障的探測原理，當儀器處于閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。

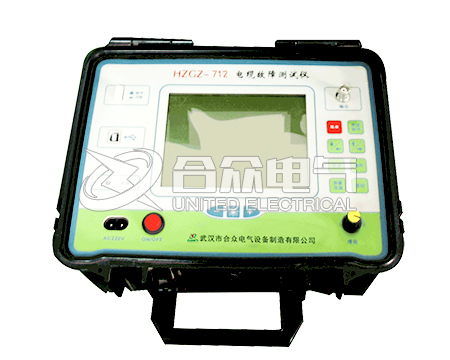

  HZGZ-712型電纜故障智能測試儀是一套綜合性的電纜故障探測設備。可用于測試各種市話電纜、高頻通信電纜及金屬架空電纜上發生的開路(斷線)、短路、接觸不良等各種電纜故障。同時也可以對電力電纜的高阻閃絡、高低阻性的接地和電力電纜的斷線、接觸不良等故障位置進行遙測。

  HZGZ-712型電纜故障智能測試儀采用多種探測方式，應用當代最先進的電子技術成果。采用計算機技術及微電子技術，具有智能化程度高、功能齊全、使用范圍廣、測試準確、使用方便等特點。



  HZGZ-712型電纜故障智能測試儀的特點：

  1、功能齊全，測試故障安全、迅速、準確。 儀器采用低壓脈沖法和高壓閃絡法進行探測，可測試電纜的各種故障，對電力電纜的閃絡及高阻故障無需燒穿而直接測試。如配備聲點儀，可準確測定故障點的位置。

  2、測試精度高。 采用高速數據采樣技術，讀取分辨率1m。智能化程度高。測試結果以小型及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有菜單顯示操作功能，無需對操作人員作專門的訓練。

  3、具有波形及參數存儲、調出功能。 采用非易失性器件，關機后波形、數據不易失。

  4、具有雙蹤顯示功能。 可將故障電纜的測試波形與正常波形進行對比，有利于對故障的進一步判斷。

  5、具有波形擴展比例功能。 改變波形比例，可擴展波形進行精確測試。

  6、控制測量光標，可自動沿線搜索，并在故障波形的拐點處自動停下。

  7、可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。

  8、具有打印功能。將測試的結果打印存檔。

  HZGZ-712型電纜故障智能測試儀使用過程中常見的注意事項：

  1.脈沖法測試時，注意要甩掉局內所有設備，在最外線上進行測量。

  2.使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。

  3.在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。

  4.在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。

  5.在直閃法測試過程中，必須注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
