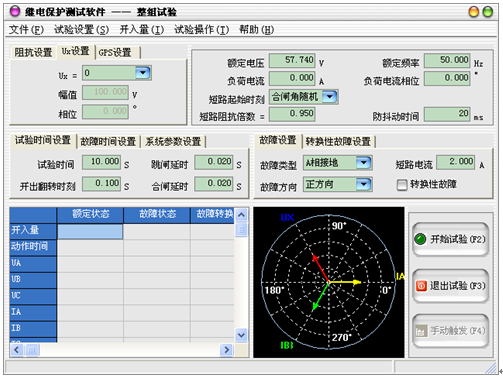

微機繼電保護測試儀（鍵盤版）設置阻抗參數，試驗步驟2：設置阻抗參數，在微機繼電保護測試儀（鍵盤版）界面的左上角為整組試驗的阻抗參數設置區：

  微機繼電保護測試儀（鍵盤版）Z：極坐標形式的幅值。

  Φ：極坐標形式的角度。

  R：直角坐標形式的電阻。

  X：直角坐標形式的電抗。

  Kr、Kx：用于計算零序補償系數（Kr／Kx），如果定值所給的參數形式與此不同，可按如下公式進行轉換：

  Kr = （ R0 / R1 - 1 ） / 3

  Kx = （ X0 / X1 - 1 ） / 3

  如果微機繼電保護測試儀（鍵盤版）定值單中不是給出電阻和電抗的值，而是正序和零序阻抗，以及正序和零序靈敏角，則應將它們轉換成電阻和電抗，再代入上述公式進行計算。對某些保護以Ko、Φ方式計算的，如果Φ（Z1）＝Φ（Z0），即PS1=PS0，則Ko為一實數，此時需設置Kr＝Kx＝Ko 。

  微機繼電保護測試儀（鍵盤版）Ux是特殊相，可設定輸出 +3U0、-3U0、+√3×3U0、-√3×3U0、檢同期Ua、檢同期Ub、檢同期Uc、檢同期Ubc、檢同期Uca、檢同期Uab。前4種3U0的情況，Ux的輸出值由當前輸出的Ua、Ub、Uc組合出的3U0成分乘以各系數得出，并跟隨其變化。若選等于某檢同期抽取電壓值，則在測試線路保護檢同期重合閘時，Ux用于模擬線路側抽取電壓。以檢同期Ua為例，在斷路器合上狀態，Ux輸出值始終等于母線側Ua，在保護跳閘后的斷開狀態，Ux值則等于所設定的檢同期電壓值，該值可以設定為與此刻的Ua數值或相位有差，用以檢驗保護在此種兩側電壓有差的情況下的檢同期重合閘情況。
