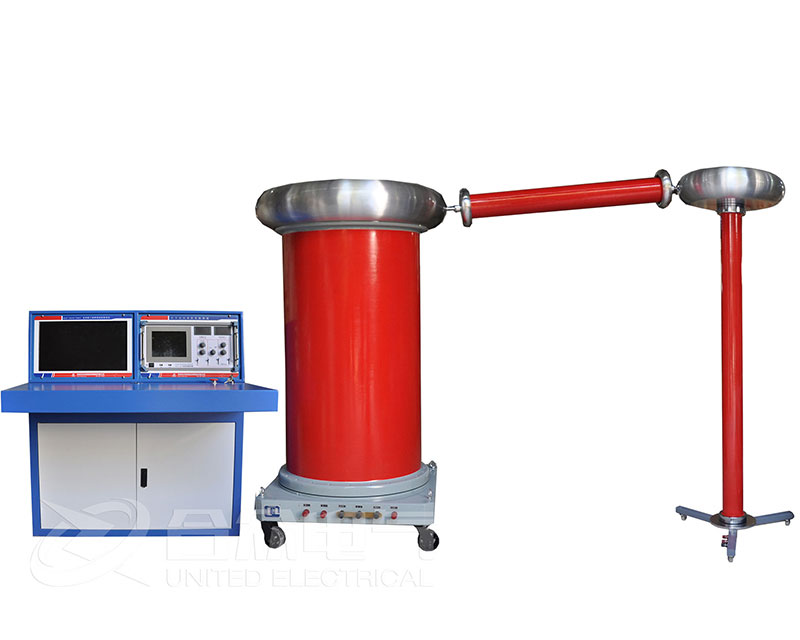

無局放耐壓試驗裝置試驗準備工作

  (1)選擇合適容量、電壓的電源

  (2)接線前將各設備合理就位，選擇好對周圍物體的絕緣距離。

  (3)按照無局放耐壓試驗裝置設備組成圖選擇合適導線，正確接好每根連線。

  (4)接好各設備的接地線，特別注意接地點應為實際上的一點接地。

  無局放耐壓試驗裝置開機前準備工作及操作程序(可參照無局放耐壓試驗裝置控制臺使用說明書)。

  (1)復查“準備工作”中的(2)、(3)、(4)項

  (2)關閉試區大門

  (3)將控制臺手動/自動選擇開關向左置于手動位置。

  (4)將耐壓時間繼電器P數碼撥盤撥至所需耐壓時間(如有1分鐘)。

  (5)將調壓速度調節旋鈕8逆時針旋到底。

  (6)用鑰匙將帶鎖開關22順時針旋轉90度，打開電源此時停止指示燈21和高壓側數字電壓表5，數碼管亮，指示控制柜已供電。

  (7)啟動按鈕20，此時20指示燈亮，和試品加壓10指示燈(如有一、二次開關柜應先合一次開關柜，再合二次開關柜)。

  (8)按升壓按鈕16，此時升壓指示燈16亮。

  (9)順時針旋轉調壓速度控制旋鈕，此時調壓器頂部直流調壓電機開始旋轉，調壓速度表3指示升壓速度，試驗變壓器低壓側電壓表。1、低壓側電流表；2、測量繞組電壓表；3、高壓數字電壓表；4、與高壓側電流表；5、均隨著升壓過程指示相應數值。無局放耐壓試驗裝置剛開始升壓時，升壓速度可快些，當電壓升到75%試品試驗電壓時，升壓速度減低到每秒2%試驗電壓后升壓速度升到所需額定試驗電壓。

  (10)當電壓升到所需試驗電壓時，按耐壓計時按鈕18，此時耐壓指示燈18亮，耐壓計時元件9開始耐壓計時，計時時間一到所設定的耐壓時間，調壓器即自動全速降壓，直至降到零位時自動停止。

  (11)按停止按鈕21，此時停止指示燈21亮，一次耐壓試驗即完成(如有一次，二次開關柜，應先斷二次，再斷一次)。

  (12)在無局放耐壓試驗裝置耐壓計時過程中，如發現試驗電壓偏離試驗值，則可用微升或微降按鈕15，將電壓微調到額定試驗電壓。

  (13)在升壓過程中，如試品被擊穿，則調壓器會自動全速降到零位;試品擊穿指示燈12和柜內蜂鳴器會開始斷續閃爍、蜂鳴報警，直到按停止按鈕，才停止蜂鳴。

  (14)切斷電源，結束試驗。
