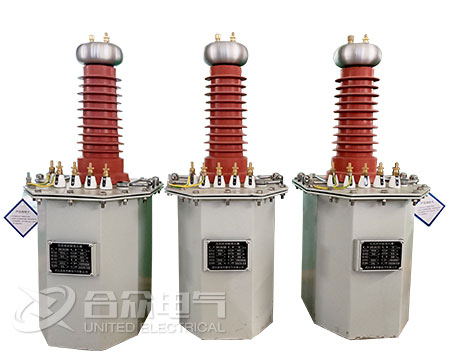

YDJ(G)型試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的,TDM(G)型試驗變壓器是在YDJ(G)系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。

  1、試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。

  2、 試驗變壓器 做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端(高壓端)均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。

  3、 接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。

  4、 從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法;慢速升壓法，即60s逐級升壓法;極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，再以每秒2%額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

  5、 試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。

  6、 武漢市合眾電氣生產的試驗變壓器，不得超過額定參數使用。除試驗必需外，不可電壓通電或斷電。

  7、 使用試驗變壓器做高壓試驗時，除熟悉說明書嚴格操作外，還必須嚴格執行國家有關標準和操作規程。可參照GB311.1 – 97《高壓輸變設備的絕緣配合，高壓試驗技術》;《電氣設備預防性試驗規程》等。
