零標輸入單元（即外同步模塊）作為局部放電檢測儀的相位基準，對識別局部放電和干擾有重要作用，外部零標輸入時，系統(tǒng)的相位可以和外零標輸入嚴格同步，且無頻率間隔要求，故可以和無局放串聯諧振電源相配合。

  外零標的輸入范圍為：交流10∽380V，30Hz∽300Hz。

  在實際試驗中，可以將試驗電源電壓經分壓器降至10∽380V再接入零標單元。如果在屏幕上輸入分壓器的變比，可以直接測量出試驗電源電壓。

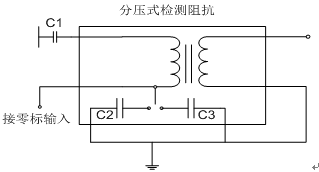

  分壓式輸入單元原理：

  分壓式輸入單元可以完成如下功能：

  測量局放：C1作耦合電容使用，其右端接輸入單元；C2、C3不用。

  測量試驗電壓：C1右端和單刀雙擲開關上端連接，作普通分壓器使用。

  同時測量局放和試驗電壓：C1右端接阻抗輸入①，單刀雙擲開關上端接阻抗輸入③，測電壓時，可根據需要選擇C2或C3，③再通過零標輸入單元（對應的外同步模塊）接到主機。
