局部放電檢測儀操作面板結構的說明
上一期我們講了局部放電檢測儀的工作原理，我們都知道電氣設備產生局部放電時，會產生電磁波，電磁波在向外傳播時會生成一個暫態的對地電壓信號。這個信號的大小與局部放電的激烈程度及放電點的遠近有直接關系。可以利用專門的探測器進行檢測，這種探測器就是局部放電檢測儀。

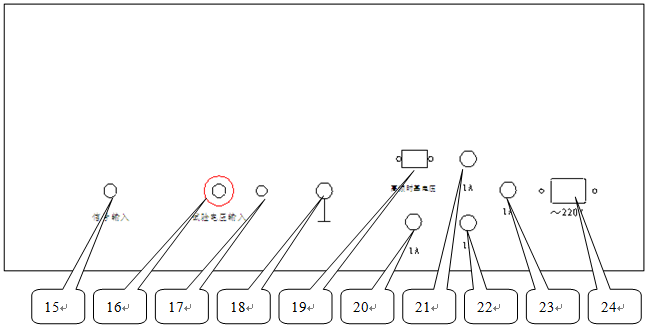

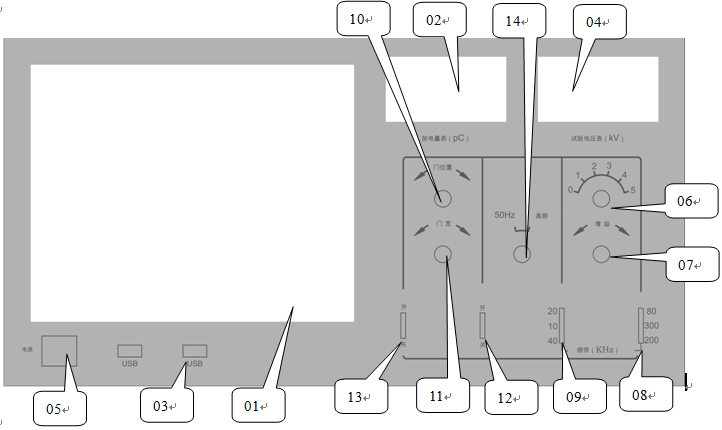

本儀器為標準機箱結構，儀器分前、后面板兩部分，各調節元件的位置及功能見下圖說明。
3、USB接口 4、3位半數字表，顯示試驗電壓讀數。
5、電源開關 6、放大器增益粗調
7、放大器增益細調 8、頻帶高端選擇
9、頻帶低端選擇 10、窗位置調節
11、窗寬調節 12、右窗通斷
13、左窗通斷 14、時基選擇
15、信號輸入插座 16、試驗電壓輸入插座
17、試驗電壓調節電位器 18、接地螺栓
19、高頻時基電壓輸入插座 20、電源保險絲
21、電源保險絲 22、電源保險絲
23、主電源保險絲 24、主電源插座
以上是對局部放電檢測儀面板結構的介紹，如果有什么問題不懂，可以咨詢我們。
