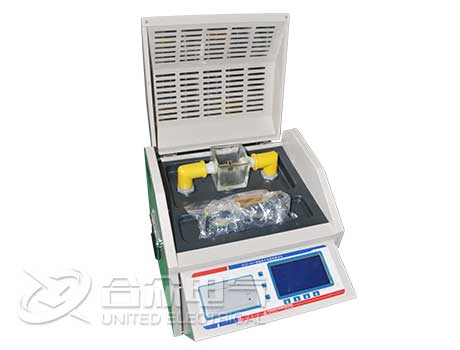

絕緣油介電強度測試儀是以單片微計算機為核心，實現了測試過程自動化，漢字液晶顯示，結果打印輸出，可一次測試一杯油樣，體積小巧，搬運方便，在0～80kV范圍內進行油循環耐壓試驗。適用標準：GB/T507及DL429。

  操作方法

  1、測試前的準備工作

  (1)絕緣油介電強度測試儀在使用前應首先將接地端子與地線連接牢固，要特別注意不能虛接。

  (2)試驗用油的提取、安放及油杯的清洗，應符合有關標準的要求。用隨機標準規調整好油杯內電極距離，倒入待測油樣，將油杯放入油杯箱，蓋好箱蓋。

  (3)上述各項確認無誤后，接好電源線，準備進行測試。

  2、將控制面板上升壓速度開關按至試驗要求位置。

  3、開啟電源開關，計算機進行自檢，兩秒鐘后自動切換至測試主程序，液晶顯示對應操作界面;此時進行打壓設置，顯示器將顯示對應操作界面。

  首先完成5或10分鐘靜置，然后進行打壓，每擊穿一次后，立即進行電磁攪拌，之后，油杯會靜放5分鐘或所設定的時間，若已到時間，則開始進行下一次試驗，共進行6次試驗。例如設定值為60kV當某一杯油升壓到60kV左右，油未被擊穿，儀器將在這一電壓保持1分鐘施壓，如仍未被擊穿，此油合格不再進行試驗，測試結束。

  4、數據查詢與打印

  當設定的實驗完成后，顯示器將返回顯示菜單此時，選擇到“顯示”選項按“確認”鍵，顯示器可顯示每次擊穿值和平均值，并回到菜單下。在菜單下，選擇到“打印”選項，按“確認”鍵，打印機將打印一次所有實驗結果，然后自動返回菜單。
