繞組變形試驗解決現象

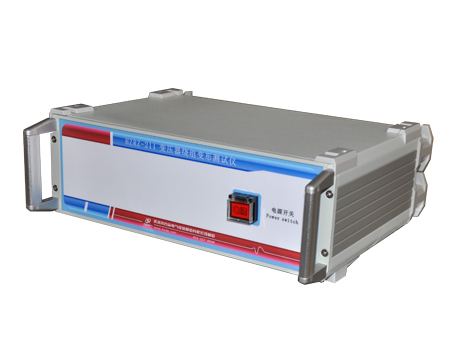

  繞組變形試驗是指繞組受機械力和電動力的作用，繞組的尺寸和形狀發生了不可逆轉的變化，如：軸向和徑向尺寸的變化，器身的位移，繞組的扭曲、鼓包和匝相間短路等，或者是根據檢驗周期結構電力預防性試驗規范針對變壓器進行體檢，繞組變形試驗是排除硬力引起變形之后的電磁拉力引起的繞組偏移等故障，繞組變形試驗通常采用DDS專用數字高速掃頻技術測量，推薦使用HZRZ-211變壓器繞組變形測試儀進行測量。

  繞組變形試驗原因及重要性

  電力變壓器在運行中難以避免的要承受各種短路沖擊，其中出口短路對變壓器的危害尤其嚴重。盡管現代化的斷路器能夠快速的將短路故障從電路切除，但往往因某種原因自動裝置不動作，使得變壓器線圈在短路電流熱和電動力的作用下，在很短時間內造成線圈變形，嚴重的甚至?xí)?dǎo)致相間短路，繞組燒毀，同時，變壓器在運輸安裝過程中也可能受到碰撞沖擊。

  變壓器發生繞組變形后，會突發電力事故，由于常規電氣試驗如電阻測量、變比測量及電容量測量等很難發現繞組的變形，變壓器由于絕緣距離發生變化或緣結紙受到損傷，當遇到過電壓時，繞組會發生餅間或匝間擊穿，或者在長期工作電壓的作用下，絕緣損傷逐漸擴大，最終導致變壓器損壞，其次，是繞組變形后，機械性能下降，再次遭受短路事故后時，會承受不住巨大的沖擊力的作用而發生損壞事故，變壓器繞組變形是變壓器發生損壞事故的重要原因之一，因此，對承受過機械力及電動力作用的變壓器進行繞組變形試驗是十分必要的。

  繞組變形試驗診斷方法

  繞組變形試驗診斷方法是短路阻抗法、低壓脈沖法和頻率響應分析法三種， 短路阻抗法的特點是測量簡單，能較好地再現評估結果，當參數偏離規定值時，可相當可靠地估計是否存在故障，但是需動用龐大試驗設備，靈敏度不高， 低壓脈沖法克服了短路阻抗法的缺點，其靈敏度高，能檢測出2~3mm的彎曲變形，但現場應用時抗干擾能力差，重復性差，繞組變形試驗現在國內主流的采用頻率響應分析法(FRA)較低壓脈沖法有抗干擾能力強、重復性強的優點，具有更高的靈敏度。我單位所采用的變壓器繞組變形診斷方法是頻率響應分析法。
